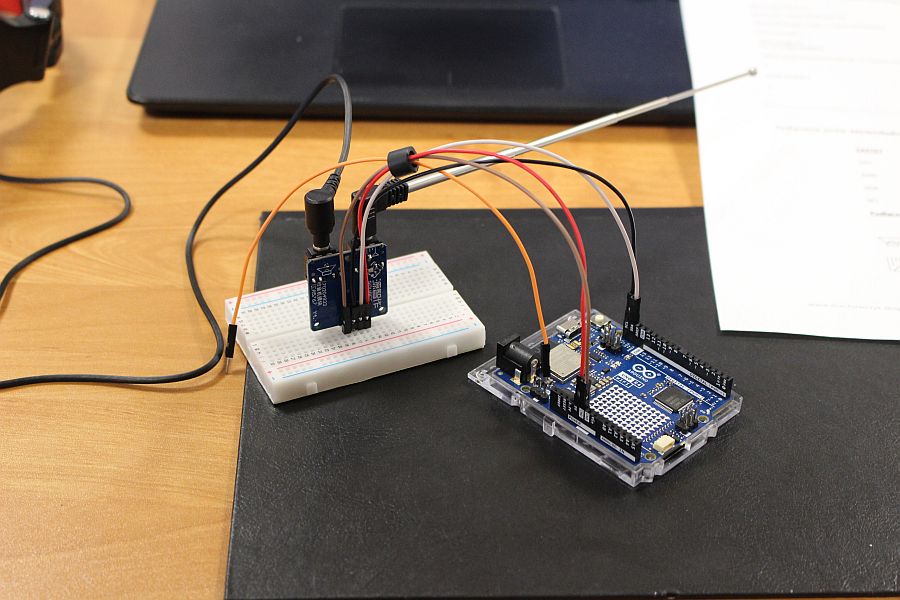

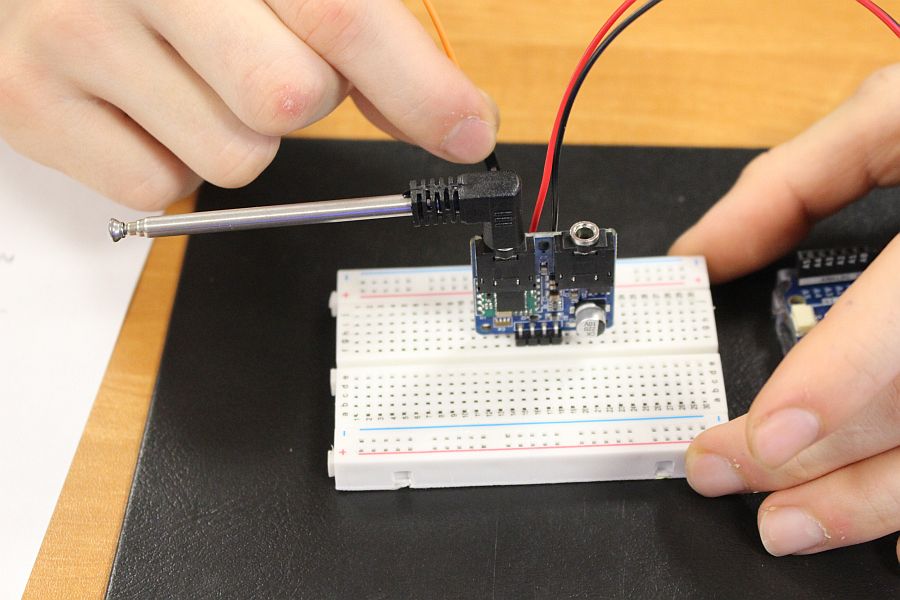

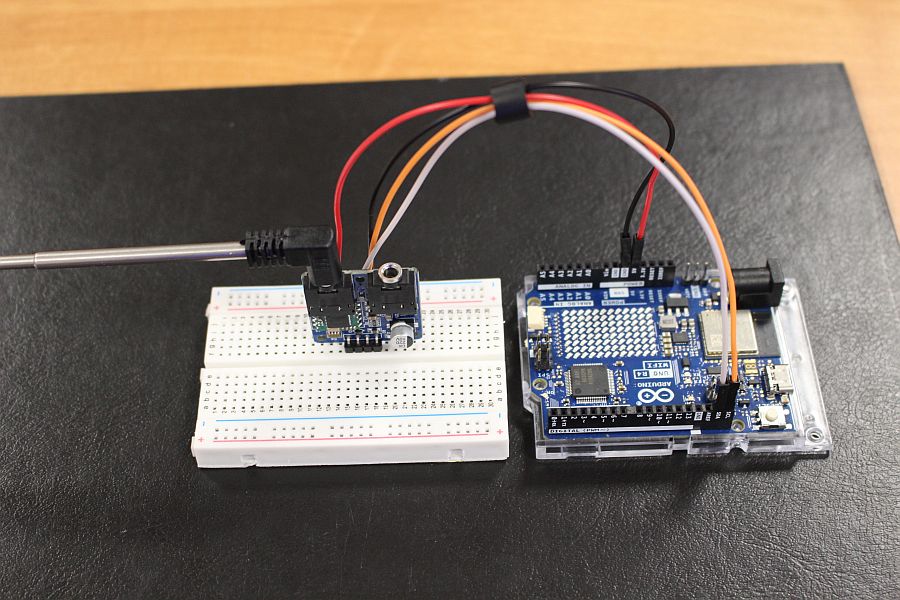

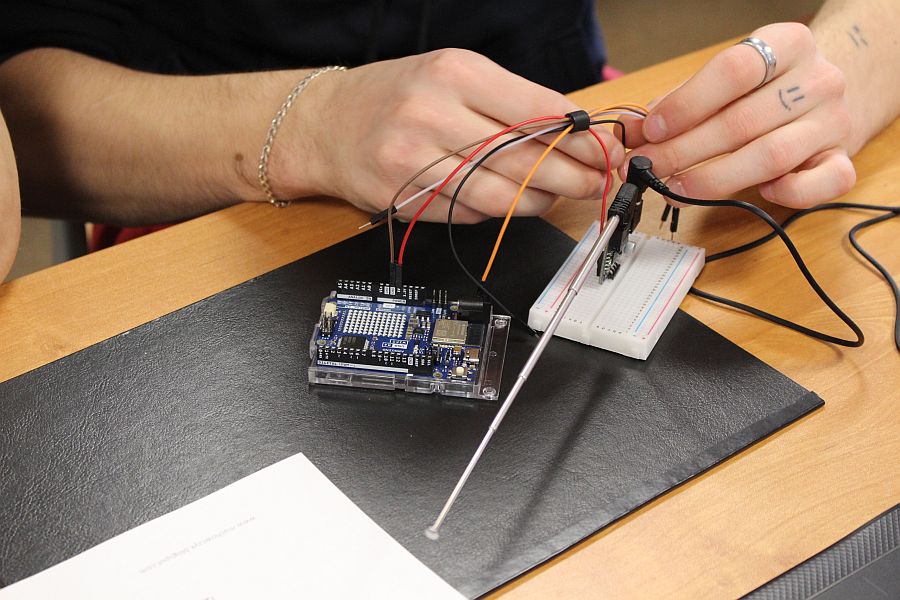

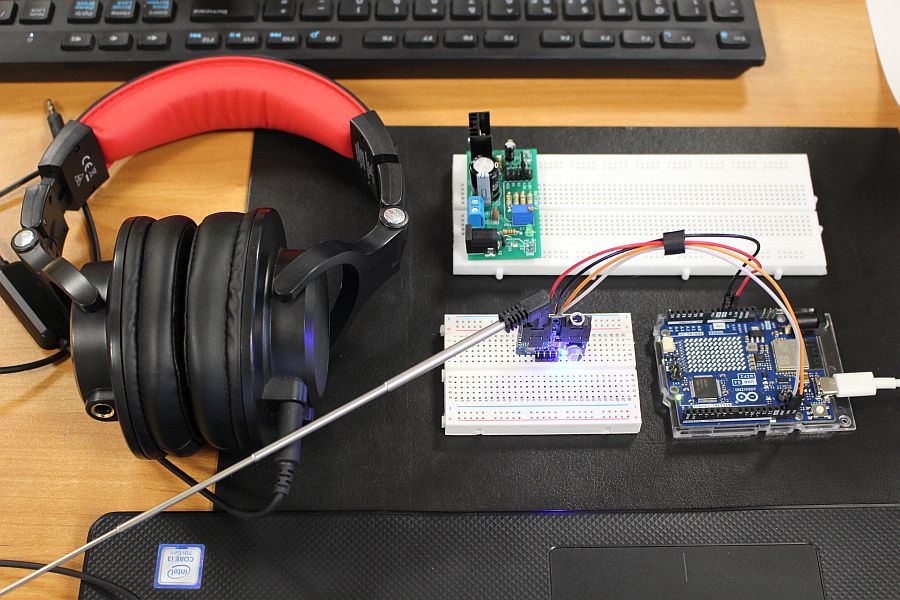

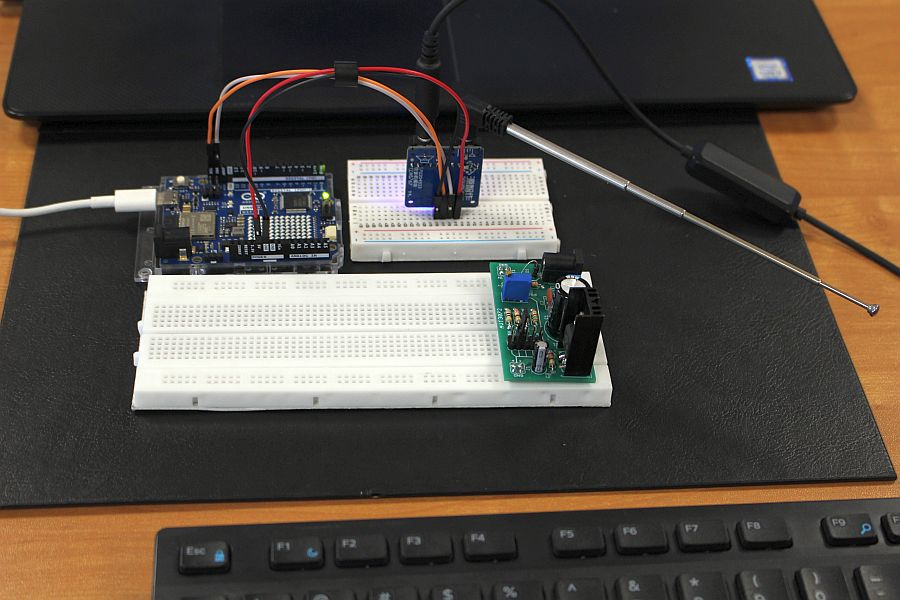

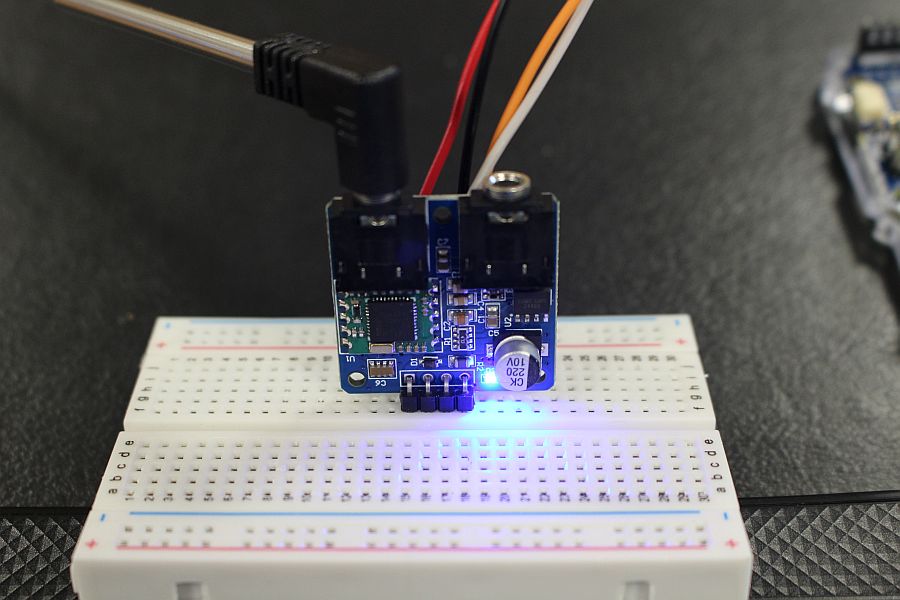

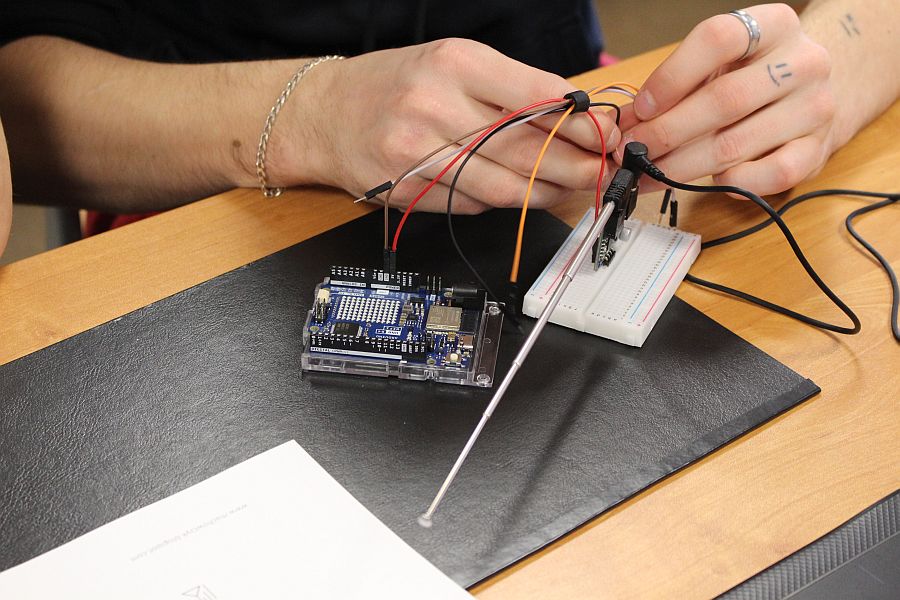

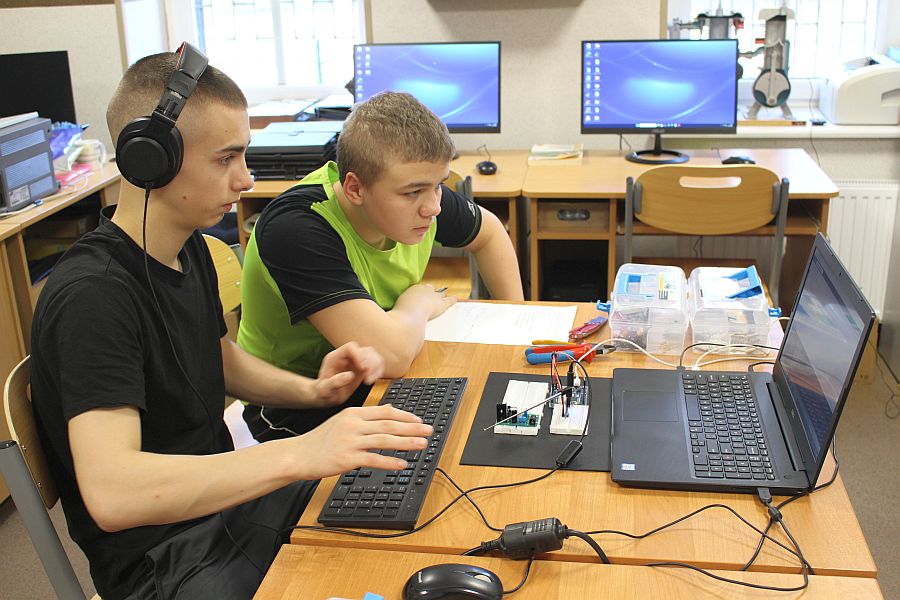

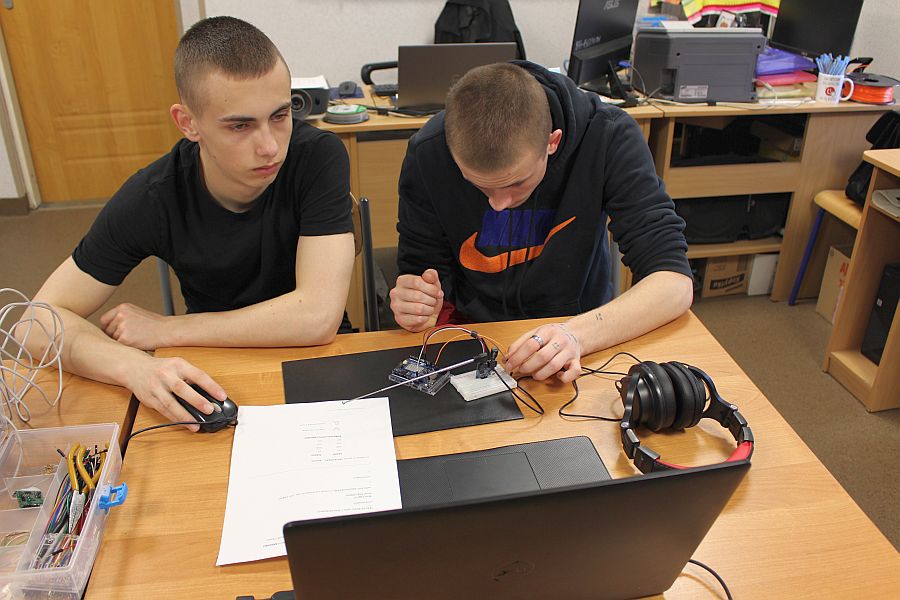

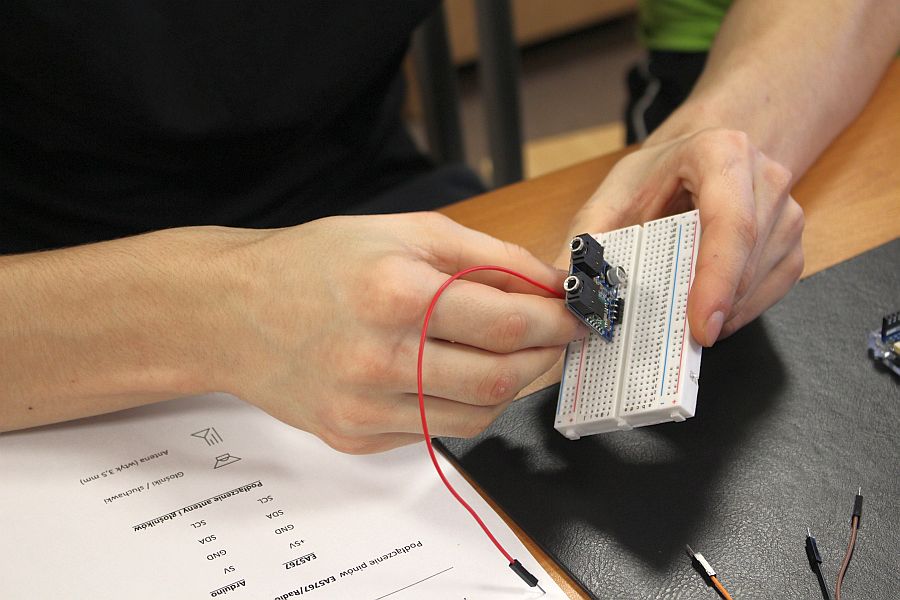

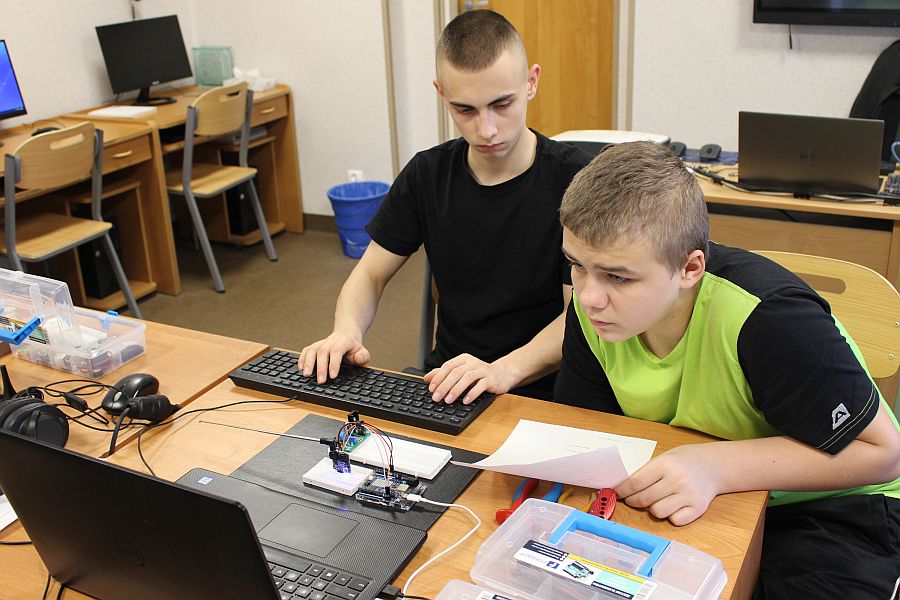

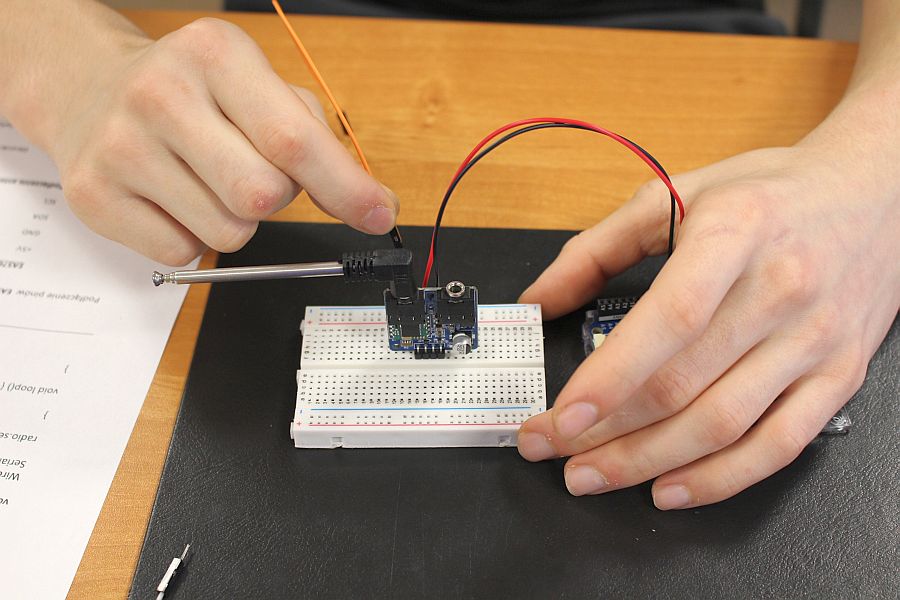

Na przełomie lutego i marca 2026 r. na zajęciach koła robotyki i mechatroniki nasi uczniowie rozpoczęli kolejny projekt z dziedziny budowy oraz programowania układów elektronicznych. Tym razem skonstruowali obwód oparty na płytce Arduino Uno R4 oraz na module EA5767, który umożliwia odbiór fal radiowych FM. Jest to moduł wyposażony w antenę teleskopową oraz złącze Mini Jack 3,5 mm, do podłączenia głośników lub słuchawek. Jednak budowa samego układu na płycie stykowej to dopiero początek. Aby układ zadziałał, należy napisać program w języku C++ i przesłać go z komputera do mikroprocesora układu, określając w kodzie częstotliwość fal dla każdej z odbieranych stacji radiowych.

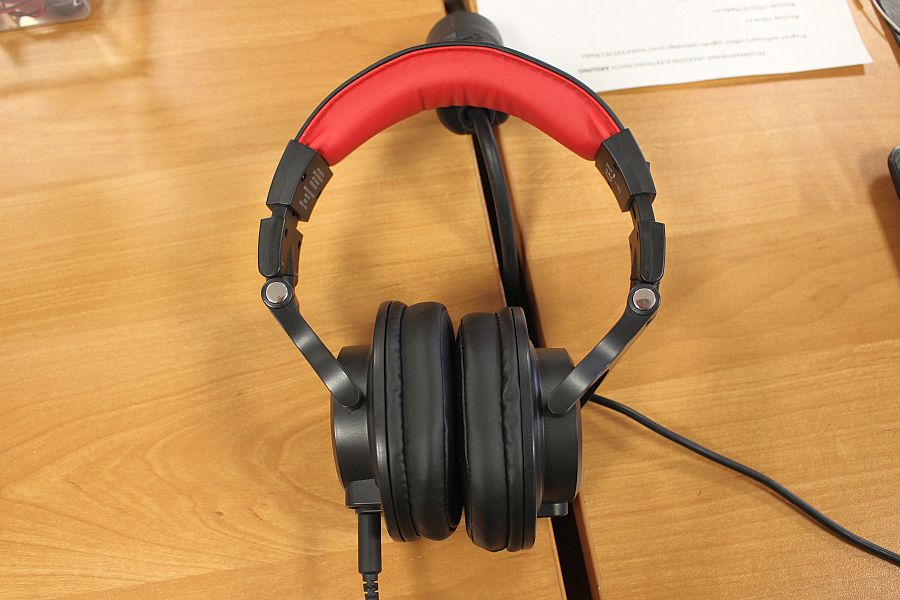

Niemal dwugodzinne zmagania przyniosły zaskakujący efekt i praca chłopców została nagrodzona. Po przeniesieniu kodu do mikrokontrolera – usłyszeli w słuchawkach głos prezentera Radia Eska. Radość była tym większa, że dzięki słuchawkom studyjnym i transmisji stereofonicznej odbieraliśmy sygnał radiowy bardzo dobrej jakości. Zmieniając w kodzie wartości częstotliwości fal, chłopcy słuchali muzyki, wiadomości sportowych oraz prognozy pogody. Spośród kilku największych stacji radiowych w Polsce, najlepsze efekty akustyczne układ przekazuje ze stacji RMF FM, Radio Eska, RFM MAXXX, Radio ZET a także Radio Maryja.
Realizacja tego projektu wymaga zarówno wiedzy z zakresu elektroniki, jak i umiejętności programowania, a także pracy zespołowej. Dla uczniów jest to kolejna wspaniała przygoda i cenne doświadczenie – mogą w praktyce doświadczyć, jak wiedza teoretyczna zamienia się w realnie działające urządzenie. Satysfakcja z własnoręcznie zbudowanego i zaprogramowanego radia była dla nich ogromną motywacją do dalszego rozwijania pasji technicznych.

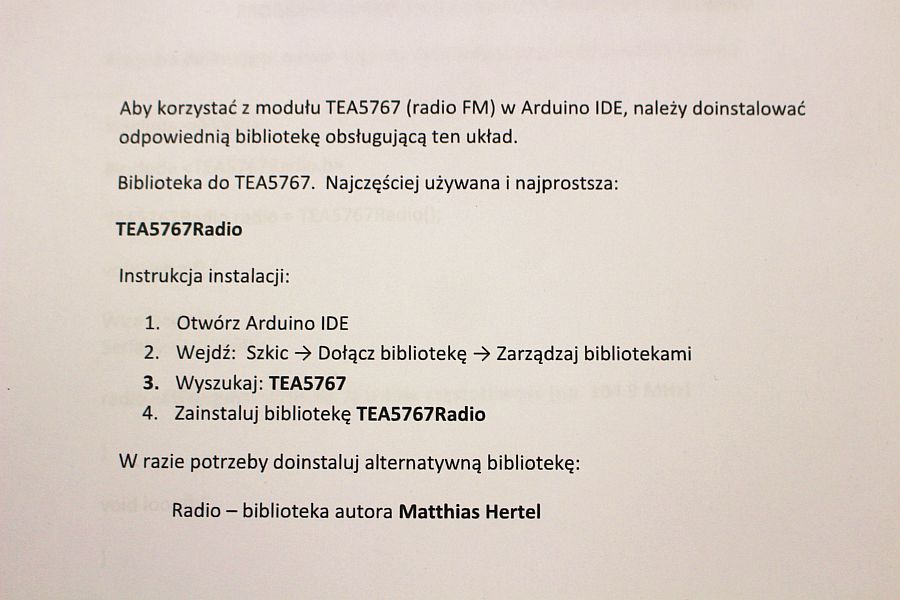

Kod źródłowy do programowania pracy układu >>>
.

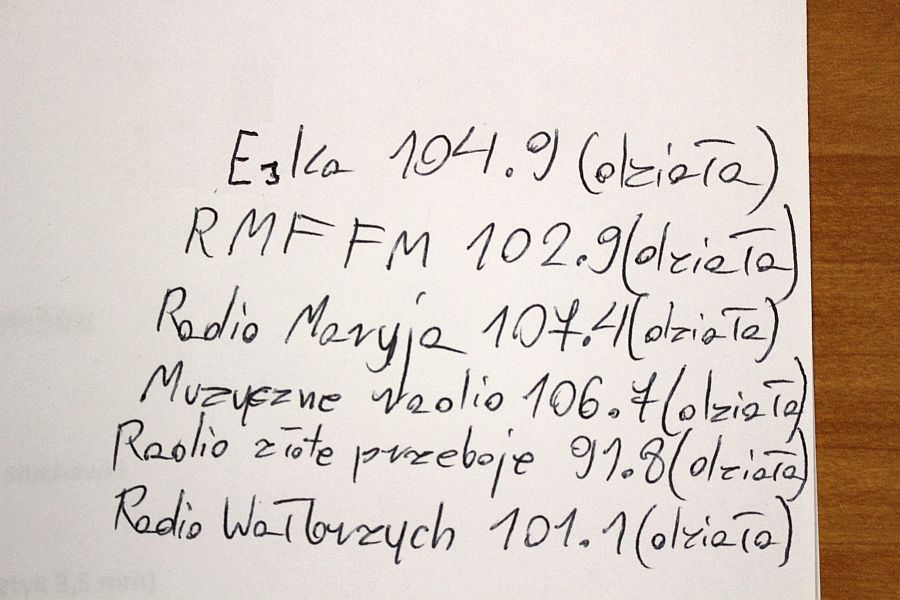

Kolejnym etapem naszego projektu jest opracowanie komputerowej wersji spisu stacji radiowych, których antenowy zasięg odbioru w naszej pracowni, pozwala na dużej jakości odbiór sygnału stereofonicznego. Dzięki pracy chłopców, na każdych kolejnych zajęciach, do listy dopisywane są następne testowane stacje. Pozwoli to w przyszłości na stworzenie „audiobazy danych” i stanowiska komputerowego w pracowni, gdzie po zaprogramowaniu układu w kodzie języka C++ będzie można posłuchać muzyki lub wiadomości sportowych w stereofonicznej jakości sygnału.
.
Oczywiście kolejna zagadka dla ambitnych:
na jakiej częstotliwości nadaje nasze lokalne Radio Wałbrzych?
Odpowiedź prosimy wysłać na skrzynkę naszego koła: robotyka@hoga.pl
Fotorelacja, materiały dydaktyczne – Krystian Machowczyk.
